昆山钣金加工一般用到的材料及钣金展开注意事

发布日期:2021-07-28 作者: 点击:

昆山钣金加工】钣金加工一般用到的材料及钣金展开注意事

昆山钣金加工一般用到的材料有冷轧板(SPCC)、镀锌板(SECC)、铜板、铝板、不锈钢板、铝材等;

昆山钣金加工其作用各不相同,至于如何选用,一般需从其用途及成本上来考虑

1、昆山钣金加工冷轧板:简称SPCC,用于表面处理是电镀五彩锌或烤漆件使用.

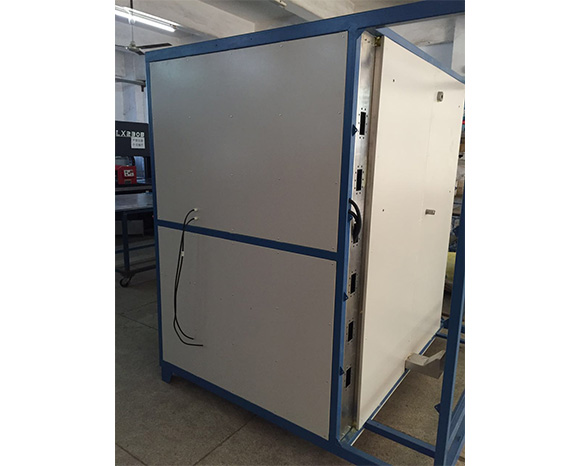

昆山钣金加工

2、镀锌板:简称SECC,用于表面处理是烤漆件使用.在无特别要求下,一般选用SPCC,可减少成本.

3、铜板:一般用于镀镍或镀铬件使用,有时不作处理.跟据客户要求而定;

4、铝板:一般用于表面处理是铬酸盐或氧化件使用.

5、不锈钢板:分镜面不锈钢和雾面不锈钢,它不需要做任何处理;

6、铝型材:一般用于表面处理是铬酸盐或氧化件使用.主要起支撑或连接作用,大量用于各种插箱中.

7、不锈钢:主要用不作任何表面处理,、成本高。


钣金展开注意事项

展开图是依据零件图(3D)展开的平面图(2D)

1、展开方式要合,要便利节省材料及加工性

2、合理选择问隙及包边方式,T=2.0以下问隙0.2,T=2-3问隙0.5,包边方式采用长边包短边(门板类)

3、合理考虑公差外形尺寸:负差走到底,正差走一半;孔形尺寸:正差走到底,负差走一半。

4、毛刺方向

5、抽牙、压铆、撕裂、冲凸点(包),等位置方向,画出剖视图

6、核对材质,板厚,以板厚公差

7、特殊角度,折弯角内半径(一般R=0.5)要试折而定展开

8、有易出错(相似不对称)的地方应重点提示

9、尺寸较多的地方要加放大图

10、 需喷涂保护地方须表示
